自組60%藍牙機械鍵盤-Just60 後續改軸

發佈

前言

之前在[開箱]自組60%藍牙機械鍵盤-Just60一文中介紹了我組裝Just60的過程,在我使用到目前為止的3個多月下來都沒有什麼太大的問題。不過因為我的鍵位配列方案相當緊湊,尤其是左Shift從正常的2.25U變成只有1U的長度,使用起來還是多少有些不習慣,經常誤觸,甚至連帶著左Ctrl也變得容易按錯。

為了解決此問題,所以我必須想辦法讓我可以透過觸覺來確認自己按下的是什麼鍵。一開始是想用不同材質的鍵帽來做區分,但1.25U的鍵帽如Ctrl就比較麻煩了。

▲ 太豪的軟質鍵帽,用此作為觸覺的區分效果非常好。
▲ 太豪的軟質鍵帽,用此作為觸覺的區分效果非常好。

再來,除了上述的誤觸問題外,因為我的使用習慣,會時常需要快速連按Backspace、Delete和方向鍵。但現在這些鍵使用的鍵軸分別是黑軸和靜音紅軸。靜音紅軸就算了,但是黑軸實在是不適合快速連打,所以我也打算換掉。

綜合上述,我最後決定透過“混軸”來解決以上兩點問題。透過混軸,我至少可以在按下的瞬間判斷出我是不是按對了。

我原本的主要按鍵(如ABC、123)和方向鍵都是用靜音紅軸,功能鍵(如Shift、Ctrl、Tab)則是用黑軸。而我打算把Shift換成Gateron青軸,Ctrl和Alt換成Gateron茶軸,而需要快速連按的Backspace、Delete和方向鍵換成更輕的Gateron白軸(觸發:35g。Cherry靜音紅軸為45g)。

▲ 原先的鍵軸配置。
▲ 原先的鍵軸配置。

至於選擇Gateron(佳達隆)的鍵軸而非Cherry軸主要是為了嚐鮮、玩玩,並無什麼更深層的考量,頂多也就價位的關係吧。

開工

我自認焊接技術還行,但拆焊的功夫就真的不太行了,畢竟沒有什麼練習的機會。而且面對一塊破千元的PCB,我不敢用“拍”的方式來將焊錫甩落,只能乖乖的使用吸錫器來進行拆焊作業。

▲ 由左至右分別為Gateron的白軸、茶軸和青軸。
▲ 由左至右分別為Gateron的白軸、茶軸和青軸。

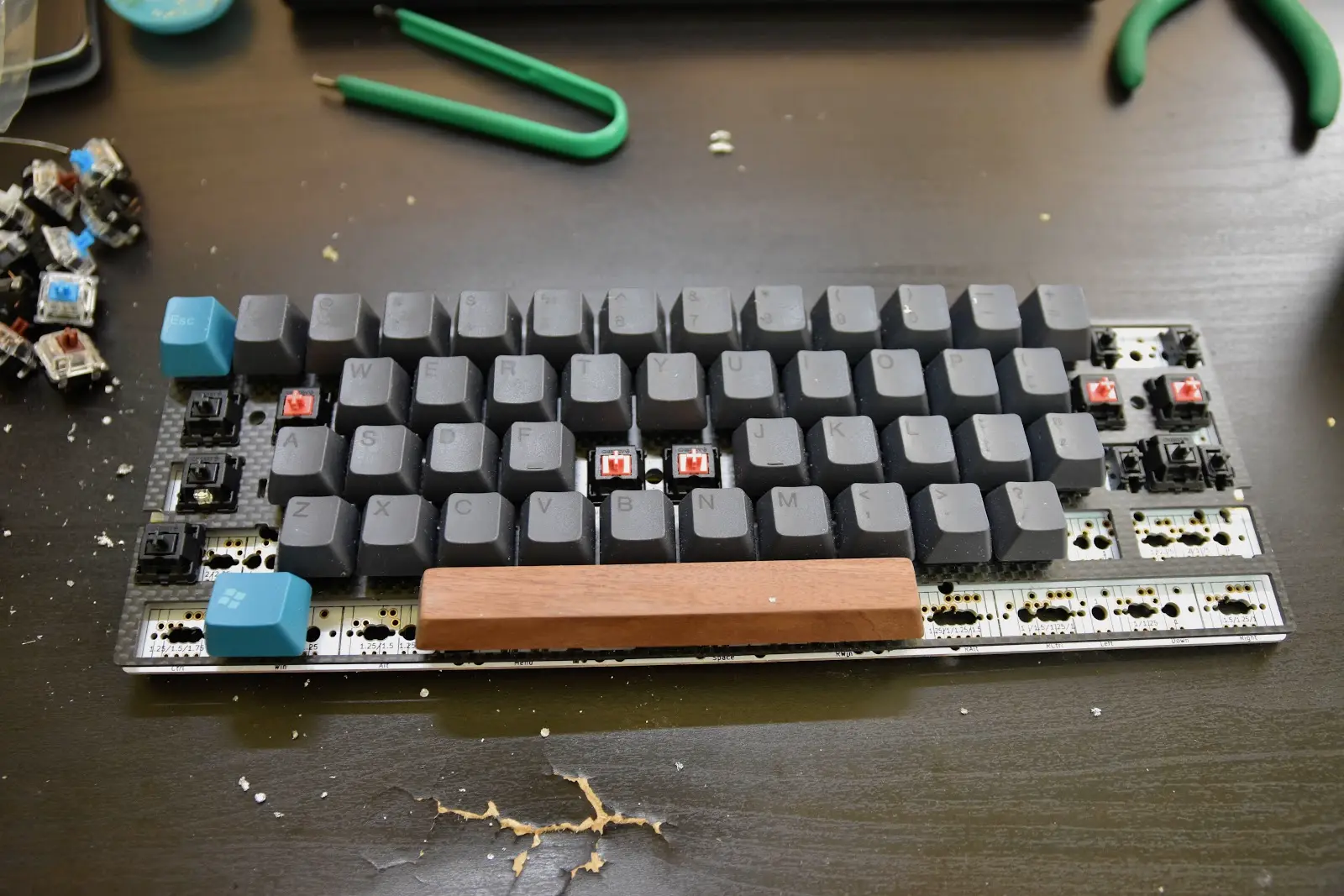

▲ 先將鍵盤拆開、電池拔掉,並把鍵帽拆掉。
▲ 先將鍵盤拆開、電池拔掉,並把鍵帽拆掉。
▲ 備好工具來開工。右上角的Backspace已經解焊完成了。
▲ 備好工具來開工。右上角的Backspace已經解焊完成了。
▲ 已拆焊的焊盤。
▲ 已拆焊的焊盤。
▲ 已拆焊的鍵軸。
▲ 已拆焊的鍵軸。
▲ 要換的鍵軸都已拆下。
▲ 要換的鍵軸都已拆下。
▲ 焊上新鍵軸。
▲ 焊上新鍵軸。

最後再將鍵盤組回就完成了。

結語

一開始解焊的時候實在是非常難搞,但拆到約3、4顆時就可以抓到訣竅了,之後拆焊的速度也就非常快了。

值得一提的是,一開始換完軸時,我發現會有一些軸有誤觸發(長壓、連點等),一開始還以為是Gateron的鍵軸品質問題,後來發現應該是焊錫膏的關係。之後我用酒精和刷子清潔過各焊點就沒問題了。

後續使用上也沒有問題了,混軸確實也有解決我的問題,尤其Gateron白軸連按起來那輕盈的觸感實在是很棒!

所以現在我的Just60上總共混了5種鍵軸:Cherry黑、Cherry靜音紅、Gateron青、Gateron茶與Gateron白。
